Как подключить и настроить ТВ-антенну на телевизоре: гайд от мастера

На даче поставили телевизор и подключили комнатную антенну, но каналов нет. Или въехали в квартиру, обнаружили на стене ТВ-розетку и не понимаете, достаточно ли просто соединить её с телевизором. В обоих случаях начинать лучше не с повторного автопоиска, а с понимания схемы подключения.

Градин Эдуард, мастер сервисного центра «Сделано!» по ремонту телевизоров в Москве, советует сначала выяснить, откуда приходит сигнал и способен ли сам телевизор принимать DVB-T2. После этого становится понятно, подключать антенну напрямую или использовать отдельную приставку.

Какие варианты подключения используются сегодня

Для обычного эфирного телевидения чаще всего встречаются три схемы:

Для цифрового эфирного телевидения в России используется стандарт DVB-T2. Если встроенного тюнера нет, понадобится отдельная приставка. Samsung также рекомендует DVB-T2-ресивер для телевизоров без поддержки этого стандарта.

При этом наличие Smart TV значения не имеет: интернет-функции телевизора и эфирный тюнер работают независимо друг от друга.

Какую антенну выбрать

Тип антенны зависит прежде всего от условий приёма.

Комнатная антенна вполне может справляться с приёмом, если сигнал в помещении устойчивый. Наружная позволяет точнее подобрать направление и место установки, поэтому её чаще используют в сложных условиях.

Активная модель тоже не всегда лучше пассивной. Усилитель имеет смысл тогда, когда полезный сигнал уже принимается, но теряется в кабеле или при распределении между несколькими точками.

Что проверить перед подключением

До подключения достаточно разобраться с несколькими вещами:

1. Есть ли в телевизоре DVB-T2. Это можно проверить в характеристиках конкретной модели.
2. Исправен ли коаксиальный кабель. На нём не должно быть повреждений, сильных перегибов и плохо закрепленных штекеров.
3. Откуда поступает сигнал. От собственной антенны или общедомовой системы.
4. Какой разъем используется. Для эфирного телевидения нужен антенный RF-вход.

Он обычно обозначается ANT IN, RF IN, AIR/CABLE или похожим образом.

Не путайте его со SATELLITE / LNB IN. Последний предназначен для спутникового телевидения. Samsung также разделяет эфирное подключение через антенный вход и спутниковое через Satellite.

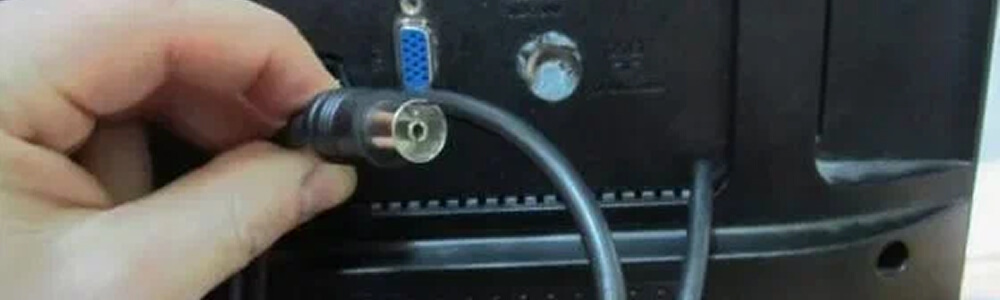

Как подключить антенну напрямую к ТВ

Если DVB-T2-тюнер встроен, физическое подключение занимает несколько минут.

1. Выключите телевизор.
2. Найдите разъем ANT IN / RF IN / AIR-CABLE.
3. Вставьте антенный штекер до упора.
4. Если используется активная антенна, подключите её питание предусмотренным производителем способом.
5. Включите телевизор.

После этого можно переходить к поиску каналов.

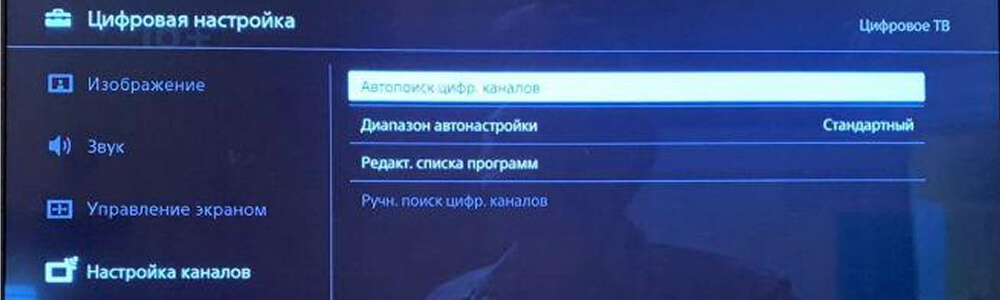

Как настроить цифровые каналы

Названия разделов у разных производителей отличаются, но принцип один. Перед началом настройки убедитесь, что в телевизоре в качестве страны или региона выбрана Россия (это важно для правильной сетки частот).

1. Откройте Настройки.
2. Найдите раздел Каналы, Трансляция или Настройка каналов.
3. Выберите Автонастройка / Автопоиск.
4. Укажите источник Антенна / Эфир / Air.
5. Выберите поиск цифровых каналов.
6. Запустите сканирование.
7. Дождитесь его завершения.

Samsung подтверждает, что для автоматической настройки достаточно выбрать правильный источник сигнала и запустить автонастройку.

На LG с webOS последних поколений путь обычно проходит через Все настройки → Общие → Каналы → Настройка каналов → Автонастройка. LG отдельно отмечает, что изображения и названия пунктов могут немного отличаться в зависимости от модели.

Как подключиться к общедомовой антенне

Если в квартире есть рабочая ТВ-розетка общей системы, отдельная комнатная антенна может не понадобиться.

Соедините телевизионную розетку с входом ANT IN обычным коаксиальным кабелем, а затем выполните поиск эфирных каналов по инструкции выше.

Здесь важнее другое: если сигнал отсутствует, стоит понять, где возникла проблема. Если телевидение одновременно пропало у соседей, причина вероятнее находится в общедомовой системе. Если у них всё работает, проверяйте кабель, розетку и свой телевизор.

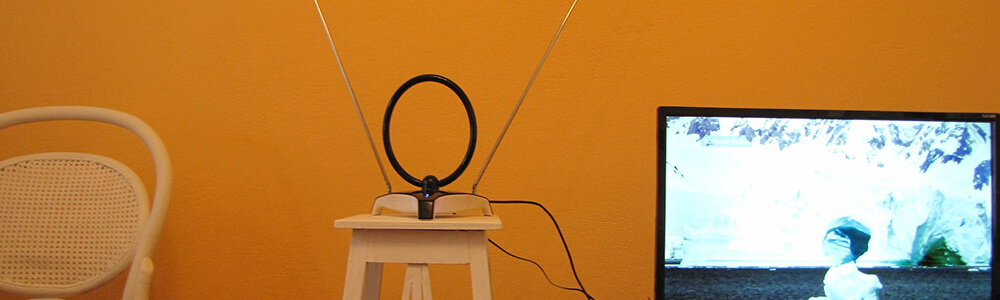

Как настроить комнатную антенну

После подключения комнатной антенны нужно подобрать для неё рабочее место.

1. Для начала поставьте антенну ближе к окну.
2. Выполните автопоиск.
3. Проверьте, стабильно ли показывают найденные каналы.
4. Если сигнал плохой, немного измените положение или направление антенны.
5. Найдите точку, где изображение работает без пропаданий.
6. Только после этого оставляйте антенну на постоянном месте.

Иногда заметный результат даёт перемещение на несколько десятков сантиметров.

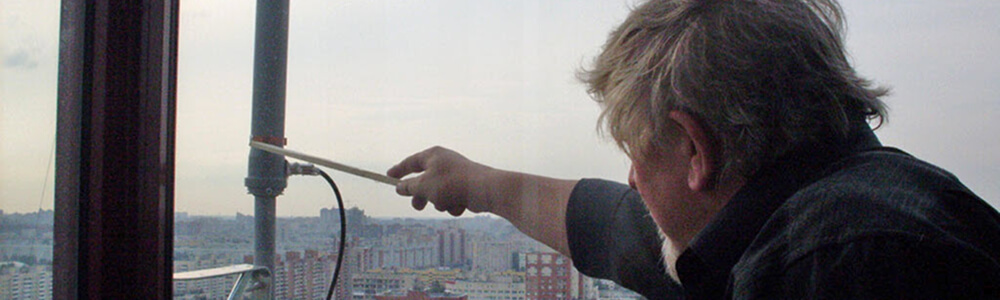

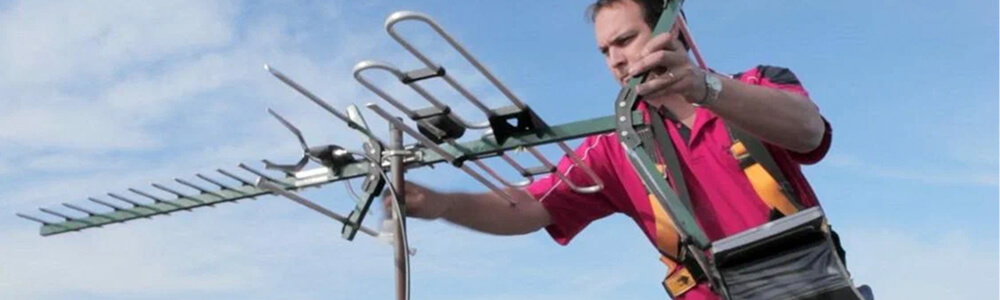

Как настроить наружную антенну

С наружной антенной главное — найти устойчивое направление и надежно закрепить оборудование. Вместо того чтобы вращать антенну вслепую, лучше сначала узнать расположение ближайшей телевышки (например, с помощью официальной интерактивной карты цифрового эфирного телевидения РТРС) и направить устройство в её сторону.

1. Установите антенну, предварительно направив её в сторону телевышки.
2. Подключите коаксиальный кабель.
3. Защитите наружные соединения от влаги.
4. Откройте на телевизоре или приставке информацию о цифровом сигнале.
5. Медленно изменяйте направление антенны для точной подстройки.
6. Выберите положение с наиболее стабильным приёмом.
7. Зафиксируйте антенну.
8. После этого запустите поиск каналов.

Не стоит вращать антенну слишком быстро: показателям на экране требуется некоторое время, чтобы отреагировать на изменение положения. Монтаж на крыше, фасаде или высокой мачте лучше выполнять только при безопасном доступе.

Что важнее — уровень или качество сигнала

При слабом цифровом сигнале привычного аналогового «снега» обычно нет. Вместо него изображение может замирать, рассыпаться на квадраты, пропадать вместе со звуком или исчезать полностью.

В диагностическом меню многих телевизоров можно увидеть показатели сигнала. Названия зависят от производителя, но условно они отражают:

• уровень — насколько сильный сигнал приходит на тюнер;
• качество — насколько стабильно телевизор способен его принять и декодировать.

Поэтому высокий уровень ещё не гарантирует нормального изображения. Если сигнал сильно искажен, картинка всё равно может пропадать.

Как подключить активную антенну с усилителем

Активной антенне требуется питание встроенного усилителя. В зависимости от конструкции оно может подаваться:

• от отдельного сетевого адаптера;
• через специальный USB-инжектор;
• от внешней DVB-T2-приставки по антенному кабелю (если в меню ресивера включена функция «Питание антенны 5 В»).

Важно: современные телевизоры не подают питающее напряжение (5В) на антенный разъем (RF IN). Поэтому при прямом подключении активной антенны к телевизору обязательно использовать модель с собственным блоком питания от сети или отдельным USB-инжектором.

Усилитель пригодится при длинной линии или потерях после разветвления сигнала. Если же антенна установлена неудачно или повреждён кабель, дополнительное усиление проблему не решит.

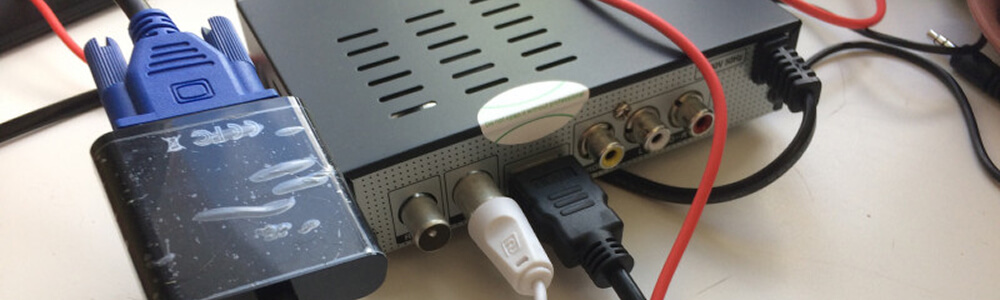

Как подключить антенну через DVB-T2-приставку

Если телевизор не поддерживает DVB-T2, используется отдельный ресивер.

Схема:

антенна → DVB-T2-приставка → телевизор.

1. Подключите антенный кабель к ANT IN / RF IN приставки.
2. Соедините приставку с телевизором через HDMI.
3. Для старого ТВ можно использовать AV, если такие выходы предусмотрены ресивером.
4. Подключите питание приставки.
5. На телевизоре выберите нужный HDMI или AV.
6. Откройте меню приставки.
7. Запустите поиск каналов.

В этой схеме каналы ищет сама приставка. Телевизор только отображает её изображение.

LG также указывает: если используется внешняя приставка, выполнять Auto Tuning на телевизоре не нужно — следует выбрать соответствующий внешний вход.

Когда нужен ручной поиск каналов

Для обычной первоначальной настройки достаточно автопоиска. Ручной режим нужен главным образом для диагностики.

Он полезен, если телевизор принимает часть каналов, но есть подозрение на проблему с отдельной эфирной частотой. В таком режиме можно выбрать конкретный канал или частоту и посмотреть параметры сигнала.

Ручной поиск также удобен при настройке положения наружной антенны: изменения качества можно отслеживать без полного повторного сканирования.

Если параметры вещания неизвестны, вводить случайные частоты не стоит.

Почему телевизор не находит каналы

Если автопоиск закончился пустым списком или обнаружил не всё, ориентируйтесь на конкретный симптом.

Если телевизор не находит каналы, изменение разрешения, формата экрана и других параметров изображения не поможет — они не влияют на приём эфирного сигнала.

Samsung также рекомендует при отсутствии каналов проверить выбранный источник и наличие поддержки DVB-T2.

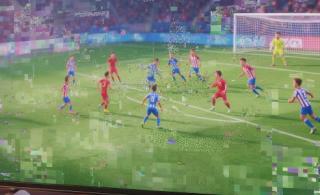

Почему картинка рассыпается и зависает

Если каналы уже найдены, но изображение периодически превращается в квадраты, останавливается или исчезает вместе со звуком, повторный автопоиск не является первым шагом.

Проверьте:

1. не меняется ли изображение при движении антенного штекера;
2. нет ли повреждений доступной части кабеля;
3. не появилась ли проблема после установки сплиттера или удлинения линии;
4. стабильно ли работает питание активной антенны;
5. что показывает диагностическое меню по качеству сигнала.

Если проблемы появились только после изменения антенной системы, искать причину нужно именно в новой части линии.

Как подключить два телевизора к одной антенне

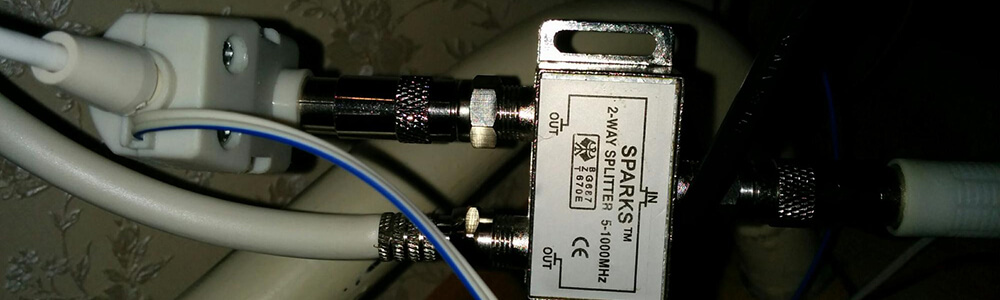

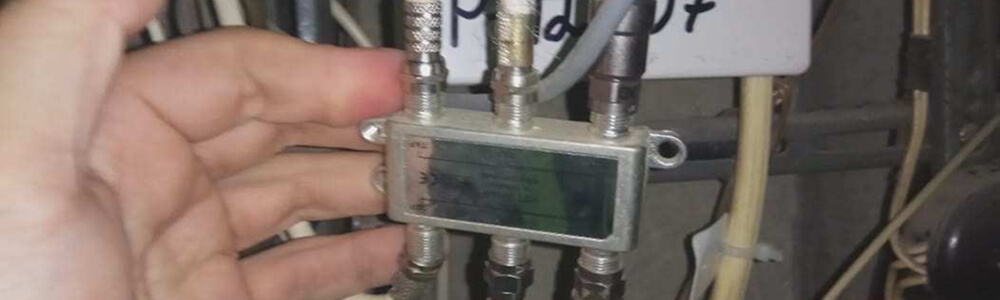

Для эфирного телевидения используют коаксиальный сплиттер:

антенна → сплиттер → телевизор 1 / телевизор 2.

Если в обоих телевизорах есть DVB-T2, каждый из них самостоятельно ищет каналы и позволяет смотреть разные программы.

Разветвитель вносит дополнительные потери. Поэтому при слабом исходном сигнале после подключения второго телевизора могут появиться пропадания или рассыпание изображения.

Сразу устанавливать усилитель в такой ситуации не стоит. Сначала полезно сравнить качество сигнала до и после разветвителя.

Кейс мастера: после подключения второго телевизора стали пропадать каналы

На одном из выездов Градин Эдуард проверял систему, в которой первый телевизор несколько лет принимал эфирные каналы без проблем. После подключения второго ТВ через сплиттер часть программ начала периодически зависать, а вечером отдельные каналы пропадали совсем.

Что сделал мастер:

1. Проверил прием первого телевизора без разветвителя.
2. Убедился, что сама антенна даёт стабильный сигнал.
3. Подключил сплиттер и сравнил показатели на обоих выходах.
4. Проверил кабельную линию до второго телевизора.
5. Обнаружил, что запас по сигналу до разделения был небольшим, а дополнительные потери сделали приём нестабильным.
6. Привёл соединения в порядок и подобрал подходящую схему распределения.
7. Проверил работу обоих телевизоров на эфирных каналах.

Сам телевизор оказался исправен.

Когда проблема может быть в телевизоре

Проверять встроенный тюнер имеет смысл только после того, как внешняя часть системы исключена.

Насторожить могут ситуации, когда:

• эта же антенна и кабель стабильно работают с другим телевизором;
• RF-разъем поврежден или заметно расшатан;
• приём появляется только при определенном положении штекера;
• телевизор не принимает сигнал от нескольких заведомо исправных антенных линий;
• эфирный приём исчез после скачка напряжения или грозы.

В таком случае мастер проверяет антенный вход, питание тюнера и основную плату.

Когда стоит обратиться к мастеру

Большинство бытовых подключений можно выполнить самостоятельно. Достаточно правильно соединить кабель, выбрать эфирный источник и настроить антенну.

Диагностика нужна, если исправная антенная линия работает с другим телевизором, но этот ТВ всё равно не принимает сигнал, повреждён разъём ANT IN или есть подозрение на неисправность тюнера.

Отдельный случай — монтаж наружной антенны на высоте. Если для настройки нужно выходить на крышу, фасад или высокую мачту, безопаснее доверить эту работу специалисту.
